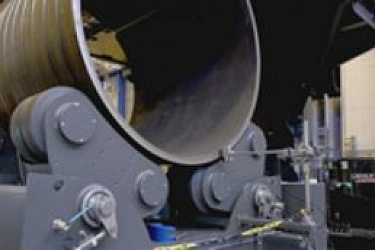

Роликовые опоры – Сварочные вращатели.
Для вращения обечаек при сварке чаще всего применяются роликовые опоры, на которые укладывается обечайки при сварке кольцевых швов и для поворота при сварке продольных швов.
Роликовые опоры имеют ролики с плавной регулировкой расстояния между ними – это позволяет при установке устройства антидрейфа избежать одностороннего смещения обечаек во время сварки. Преднамеренная установка разного расстояния между роликами приводит к направленному дрейфу обечайки в стороны упорного устройства “антидрейфа”.
При работе с изделиями близких диаметров, при работе с тонкостенными обечайками опоры только на пару роликов может быть недостаточно – в этом случае удобно использование самоподстраивающихся сварочных роликовых опор. Равномерный охват обечайки не только равномерно распределяет усилия, но и облегчает стыковку обечаек.
Для облегчения манипуляции роликовыми опорами при стыковке обечаек эти ролики могут быть как передвижными, так и стационарными. Роликовые опоры используются несколькими секциями, на одной из которых установлен привод вращения роликов, а еще одна или несколько являются не приводными роликами и несут на себе только весовую нагрузку.
При выборе роликовых опор необходимо обращать внимание на количество секций и порядок сборки емкости или иного изделия, грузоподъемность, диаметры изделий , иногда необходимо учитывать ширину и материал роликов, их диаметр, минимальную и максимальные скорости вращения и др. Максимальное количество совместно используемых не приводных секций роликовых опор на одну приводную секцию ограничивается вращающим моментом, силой сопротивления качению, конфигурацией изделия и его расположением и силой сцепления роликов с поверхностью. Указанные в таблице технических характеристик значения стоит воспринимать как справочные.
По типу покрытия роликов сварочного роликового вращателя бывают:
с металлическими роликами – это позволяет работать при значительных контактных нагрузках, нагреве поверхности обечаек
– с покрытыми роликами – ПВХ или обрезиненные
– комбинированными роликами, когда обрезиненный ролик армирован для минимизации деформации при контактных нагрузках.
Помимо стандартных конструкций бывают и специализированные варианты – на пример комплект для работы как с трубами и трубными заготовками, так и с большими обечайками; или имеющие функции сборочного приспособления – поэтому не являющиеся в чистом виде не раздвижной не самоустанавливающейся роликовой опорой.
Роликовые опоры могут объединять в себе функции домкрата, обеспечивая маневрирование без подъема обечайки с помощью крана.
Использование роликовых опор существенно облегчает работу с обечайками, трубами и другими изделиями которые необходимо вращать, во время сварки, покраски, дробеструйной обработки или сборки
Компания «Свар-Ресурс» предлагает Вам различные модели роликовых опор, в соответствии с массой, диаметром и формой изделия, которое необходимо вращать. В дополнении к стандартным роликовым опорам с ручным управлением предлагаем более автоматизированные с дополнительными функциями сборки и сварки сложных изделий.
Они изготавливаются в соответствии с самыми высокими требованиями и отвечают последним европейским норма безопасности.
Диапазон грузоподъемности роликовых опор – от 1 тонны до 600 тонн. Вы всегда сможете найти у нас на сайте наиболее эффективное решение для ваших задач в линейке оборудования.
