Газовая рампа кислородная разрядная РРм-12-40-150 (моноблок 12 балл. x 40 л, 150 атм.), Джет

Рампа разрядная РРм-12-40-150 (моноблок кислородный на 12 баллонов 150 атм) Джет

Заказать можно как готовый моноблок (на 12 баллонов), так и отдельно каркас для моноблока (на 12 баллонов) или отдельно обвязку для моноблока на любое количество баллонов.

1 Назначение и область применения

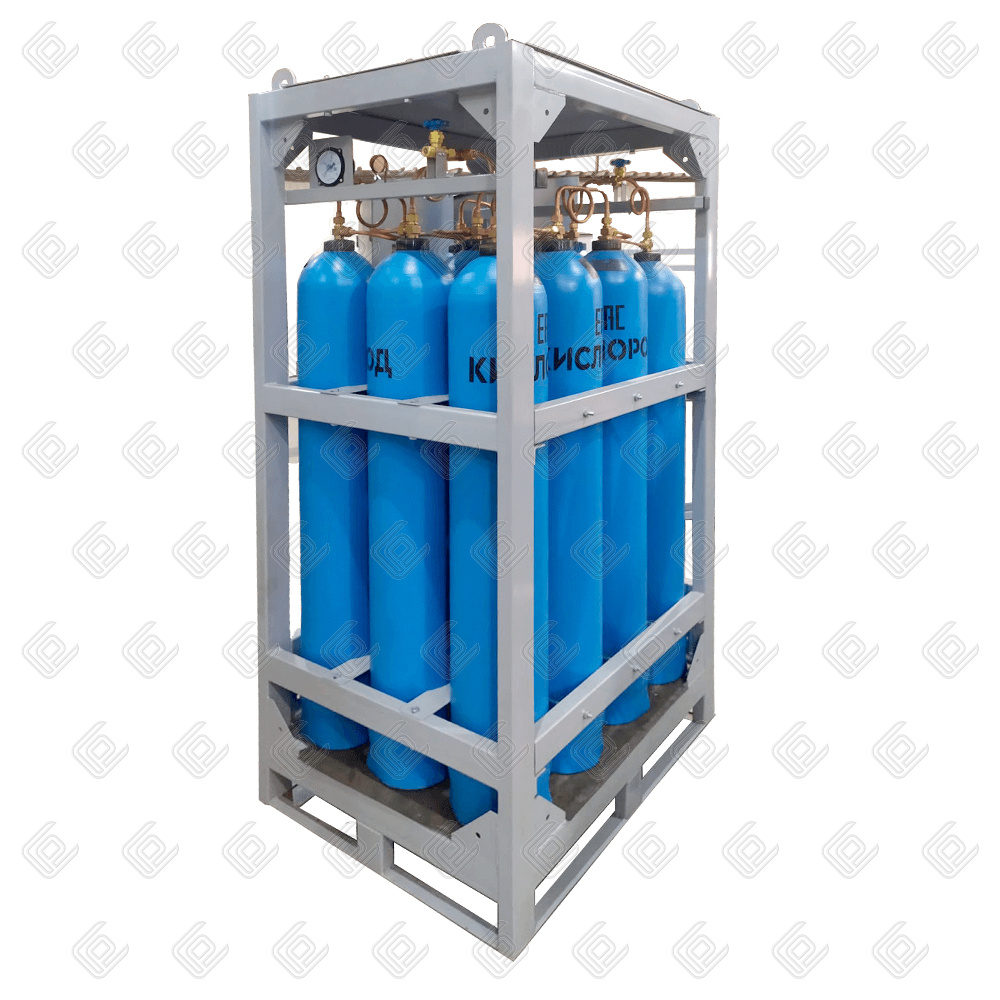

1.1 Рампа разрядная типа РРм (моноблок газовых баллонов), далее моноблок, предназначена для хранения, транспортировки и выдачи газа на нужды потребителя.

1.2 Наполнение  моноблока газом чаще всего производится на специализированных наполнительных станциях, но может и осуществляться по месту использования газа.

1.3 Газовые моноблоки используются в тех областях и производствах, где необходимо обеспечить непрерывное снабжение техническими газами в большом объёме, таких как машиностроение, строительство, металлургия и др.

2 Технические данные и конструктивные особенности.

2.1 Газовые баллоны жестко закреплены в каркасе рамной конструкции и объединены в единый пневматический объем с помощью обвязки-тройников, клапанов, змеевиков.

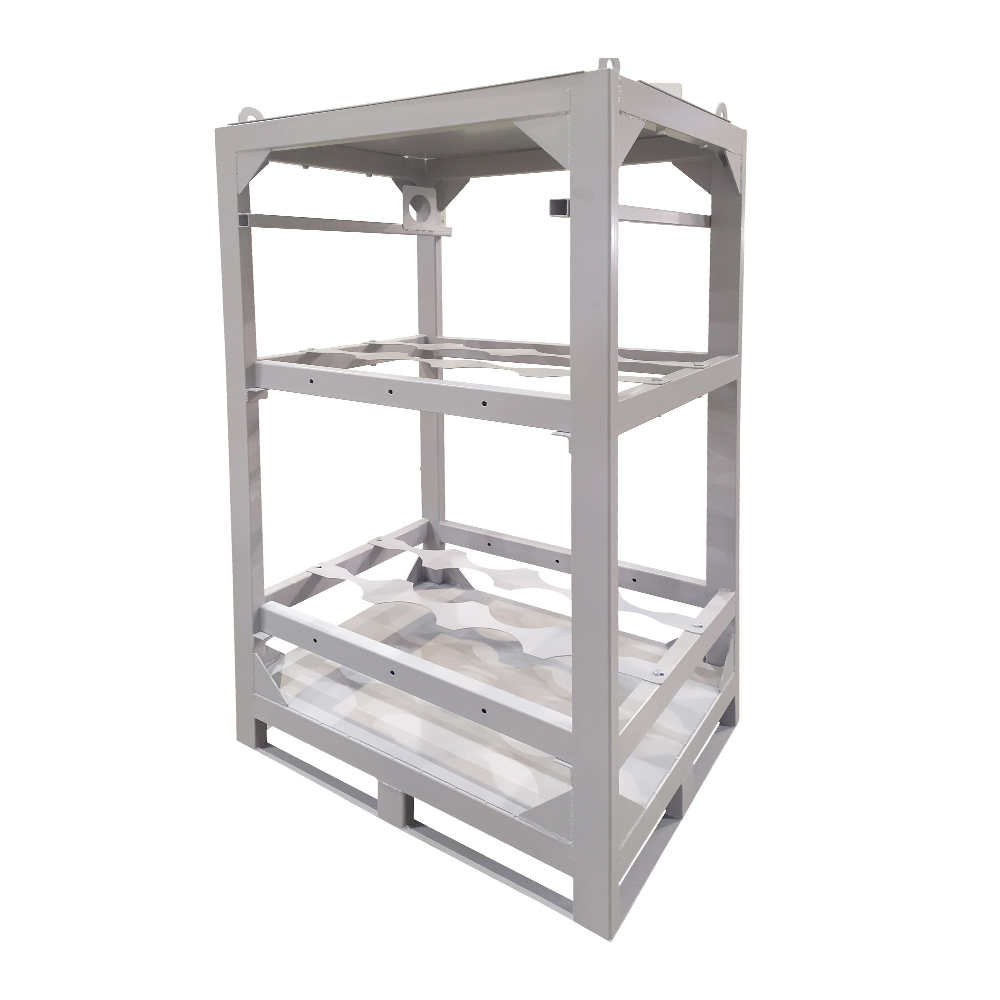

2.2 Каркас выполнен в виде рамы из прямоугольных облегченных труб. Он имеет устройство зажима баллонов, основание, приварные грузовые петли, крышу для защиты моноблока и измерительного оборудования от повреждения при транспортировке и эксплуатации.  Моноблок можно перемещать и вилочным подъёмником. Для этого в основании каркаса предусмотрены опоры исключающие опрокидывание.

2.3 Для наполнения и выдачи газа имеются два запорных клапана, которые могут быть использованы одновременно.

2.4 Для контроля давления в обвязку включен манометр диаметром 100мм, смонтированный на раме в удобном для визуального наблюдения месте.

2.5 Особенностью соединения тройников баллонов и змеевиков в единый пневматический объем является их соединение в виде СФЕРА- КОНУС, которое гарантирует отсутствие утечек газа в процессе всей эксплуатации моноблока. Нет необходимости в постоянном контроле соединений и их подтягивании.

3 Технические характеристики моноблока

Рабочее давление,  МПа (кгс/см2) 14,7 (150)
Пробное давление испытания, МПа (кгс/см2) 22,1 (225)
Рабочая температура среды, 0С -500С … +600С
Вид газа Кислород
Количество баллонов в моноблоке, шт 12
Суммарная вместимость баллонов, л 480
Суммарный объём газа в баллонах, нм3 68,4
Масса моноблока с незаполненными баллонами, кг не более 910
Максимальная масса газа в моноблоке, кг 90
Габаритные размеры моноблока: длина (L)   ширина (B)  высота (Н) 1070х8001905
Резьба присоединительная клапанов запорных G3/4
Расчетный срок службы, лет 20

4 Комплектность моноблока

Каркас моноблока ДЖЕТ 702 10 00 00 - 1
Баллон 40 л 40-200У - 12
Тройник ТГС ДЖЕТ 295 00 00 00-03 - 12
Змеевик ЗР рамповый ДЖЕТ 121 40 00 00 - 6
Змеевик ЗР рамповый ДЖЕТ 121 50 00 00 - 8
Клапан запорный К-14-09-250 ДЖЕТ 220 00 00 00-34 - 2
Манометр МПЗ-Уф   МПЗ-Уф-40МПа-1,5 «ФОШ» - 1
Тройник Сп21,8  ДЖЕТ 181 25 00 00 - 2
