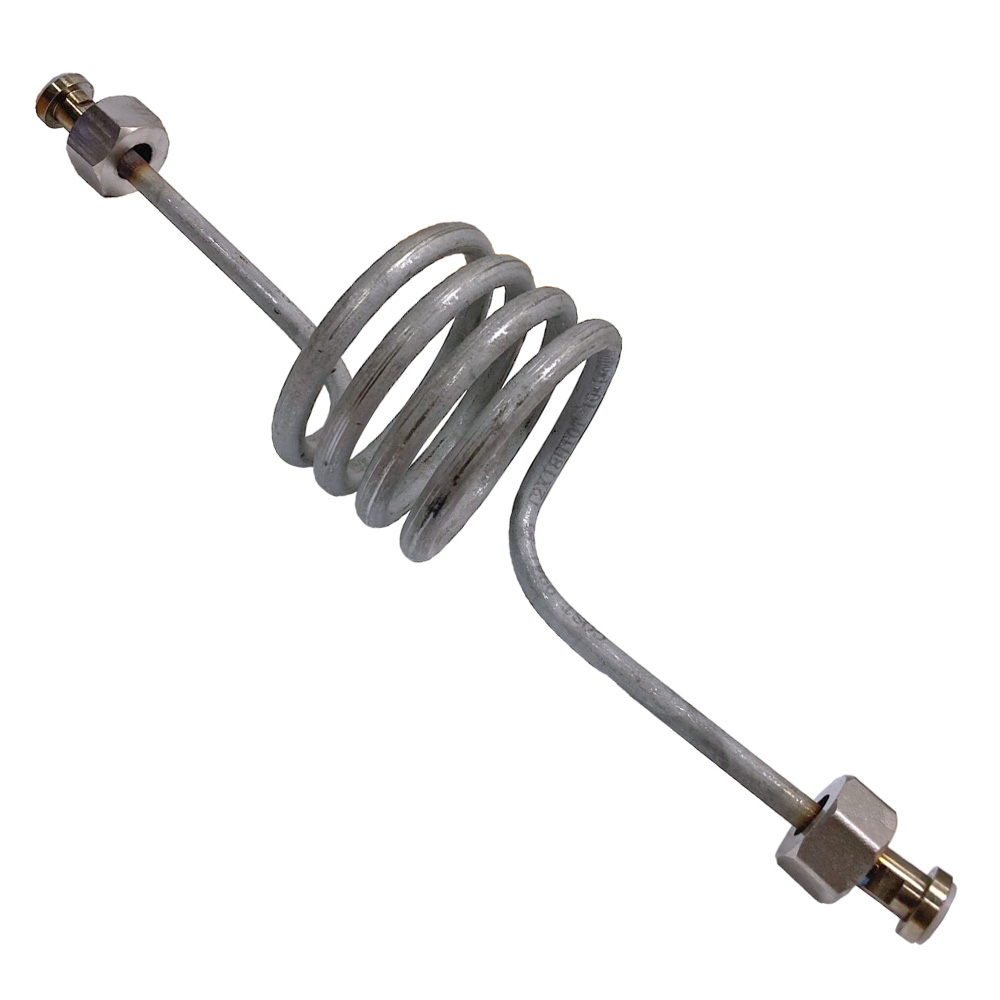

Змеевик ЗМК межрамповый (10x1), нерж, Джет

Змеевик межрамповый (газовый) ЗМК межрамповый (10х1) G3/4–G3/4 предназначен для соединения коллекторов, имеет повышенную пропускную способность. Компенсирует напряжение перекосов. Может использоваться как рукав высокого давления.

Трубка 10х1 изготовлена из нержавеющей стали 12х18Н10Т ГОСТ 25 90-88.

Технические характеристики:
Назначение - Для соединения элементов рампы газовой перепускной, разрядной
Номинальное давление,(PN) кгс/см2, не более 200

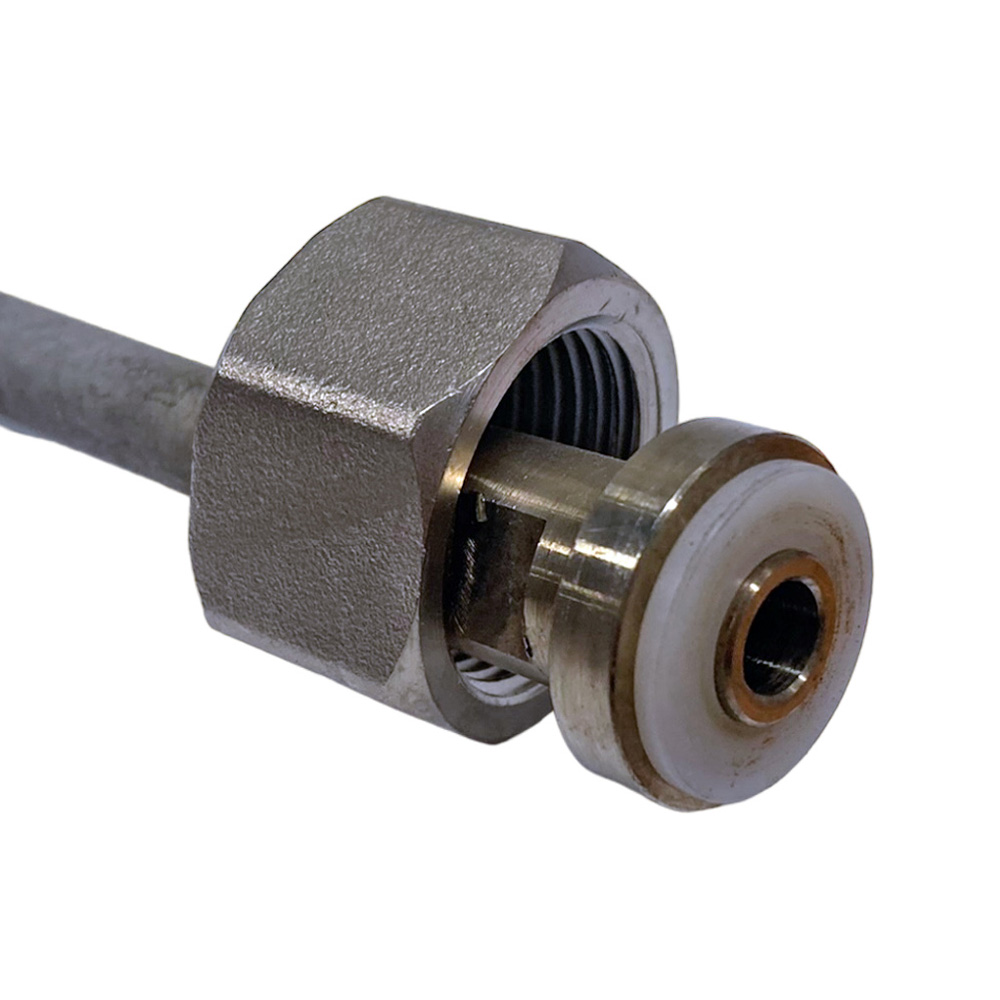

Накидные гайки - присоединительные резьбы Внутренняя G3/4,  материал: Латунь
Материал колец уплотнительных - Полиамид ПА6 блочный марки "А" (ТУ6-05-988-87)
Материал змеевика - Нержавеющая сталь 12Х18Н10Т

Параметры трубки:
- Наружный диаметр, мм 10
- Толщина стенки, мм 1
- Длина в развёрнутом состоянии, мм 1500

Ориентация хвостовиков змеевика относительно друг друга 180 гр.
Газовая среда - закись азота, азот, воздух, аргон, углекислый газ и другие агрессивные газы
Работа в интервале температур окружающей среды (С): -40 до +50 ( углекислый газ +5)
Покрытие гаек - Никель химический
Изготовлен, обезжирен, испытан - ТУ 3645-011-54455145-2007

По заказу змеевики могут быть укомплектованы переходником G3/4 на 21,8 для присоединения к вентилям с выходной резьбой 21,8.
Пример схемы рампы (варианты названий: рампа распределительная, рампа углекислотная, рампа кислородная, рампа баллонная, рампа закиси азота)
